Palazzo storico a Cannaregio

Venezia, Cannaregio · Laser scanner + drone · Tavole 2D e Archicad

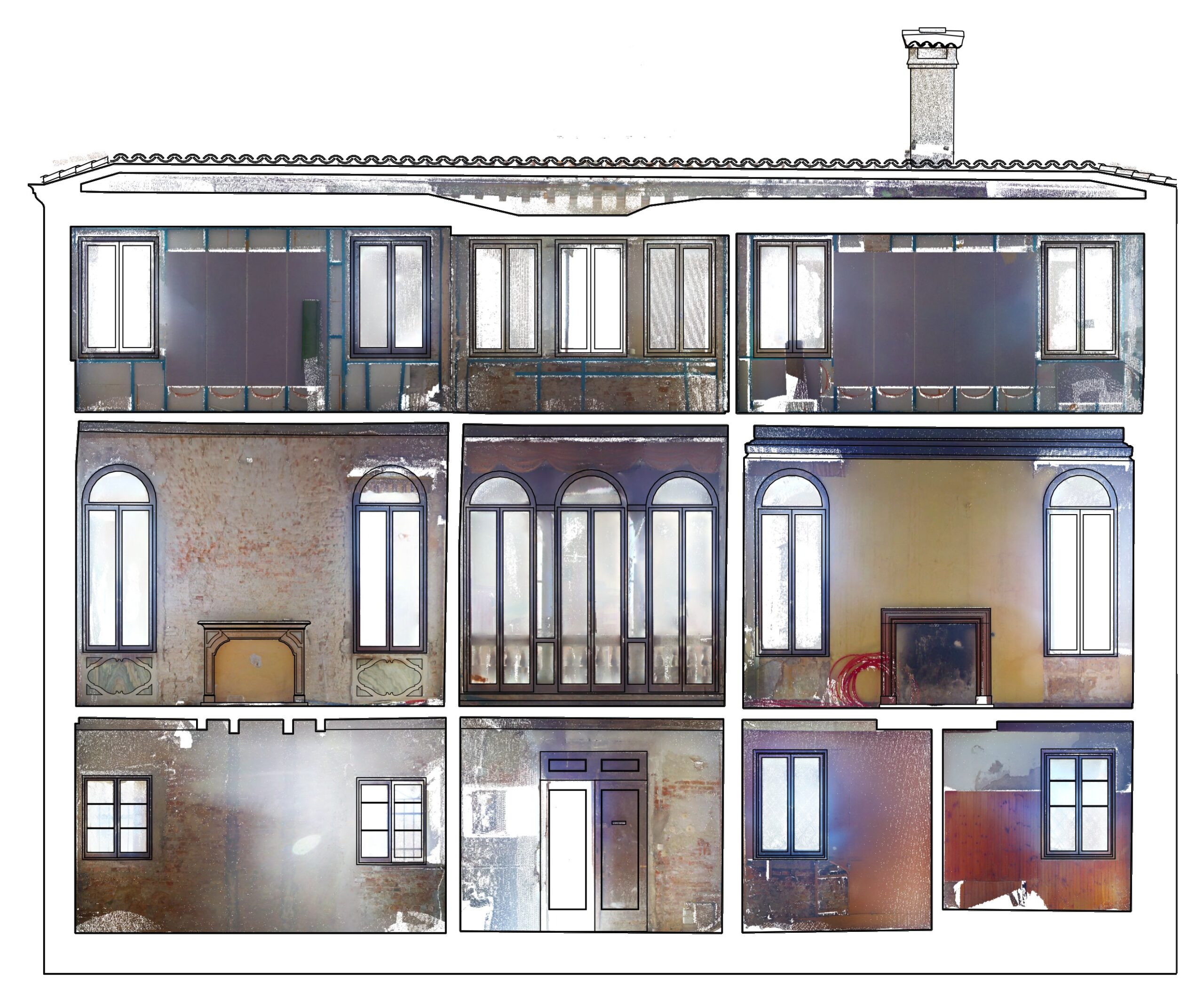

Rilievo completo di un palazzo storico nel sestiere di Cannaregio, a Venezia, per lo studio C and C architettura ingegneria: 194 stazioni laser scanner negli interni, dal piano terra al sottotetto, e il drone per coperture e prospetti. Dalla nuvola di punti a colori, oltre un miliardo di punti, sono nati piante, prospetti, sezioni e il modello Archicad, insieme ai prospetti interni di ogni stanza con la foto raddrizzata: murature, aperture e impianti si leggono sul disegno prima di progettare.

Il rilievo è agganciato a una base topografica: un topografo ha misurato con la stazione totale i target delle scansioni e il caposaldo comunale, così la nuvola è stata affinata su quei punti e tutte le quote partono dallo stesso riferimento.

Cannaregio è il sestiere più popoloso di Venezia e il più esteso dopo Castello. Il nome verrebbe dai canneti che coprivano queste barene: ancora un documento del 1410 descrive la zona come canneto e palude.

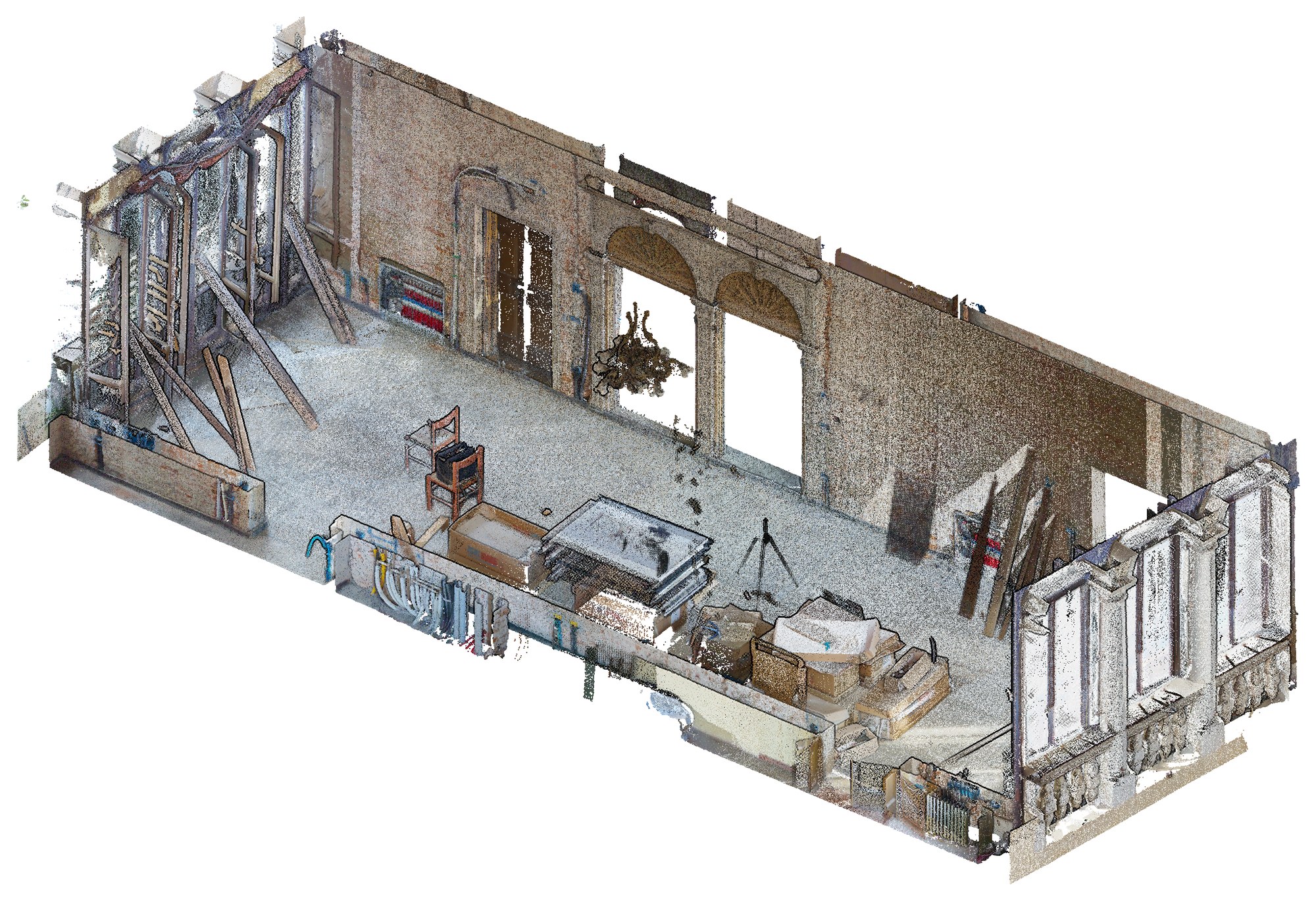

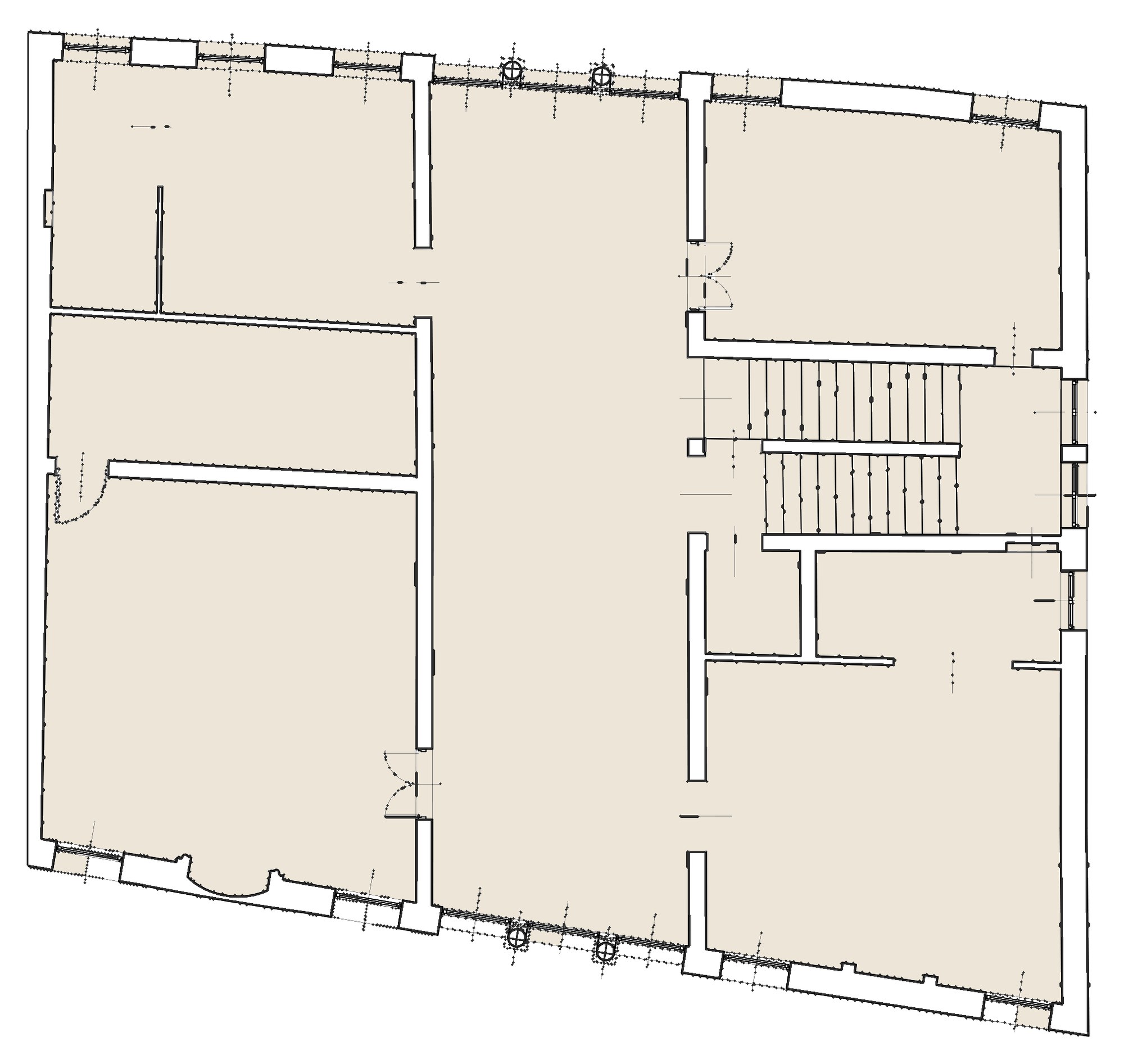

Il cuore del palazzo veneziano è il portego: al piano terra è l’androne che unisce la porta d’acqua a quella di terra, dove si caricavano le merci; al piano nobile diventa il salone di rappresentanza, chiuso alle due estremità da ampie polifore.

Committente

C and C architettura ingegneria

Studio di architettura e ingegneria fondato a Venezia nel 1999: restauro, riqualificazione e rifunzionalizzazione di edifici storici, progettazione e direzione lavori, soprattutto nel Nord Est. Volare Alto ha fornito il rilievo con laser scanner e drone, le tavole 2D e il modello Archicad come base per il progetto.
